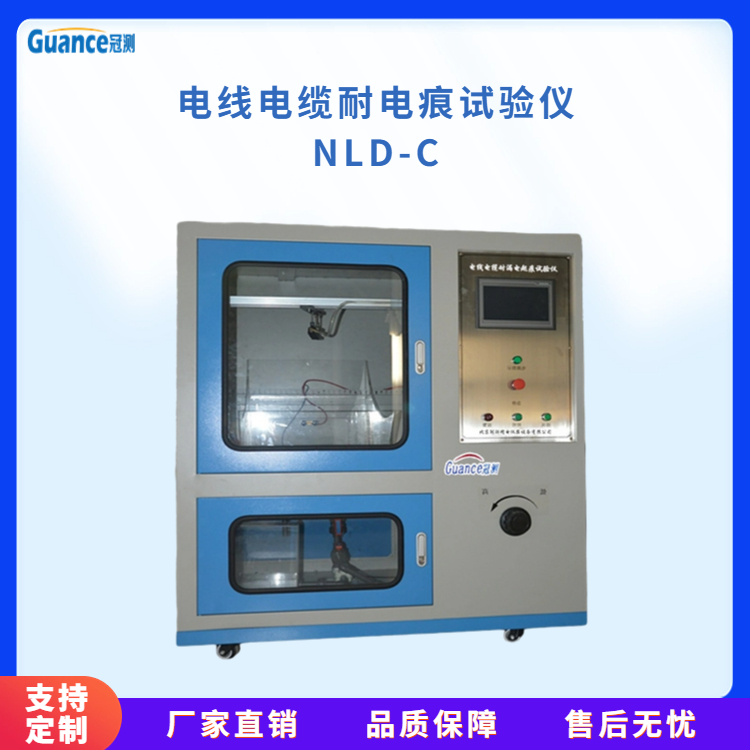

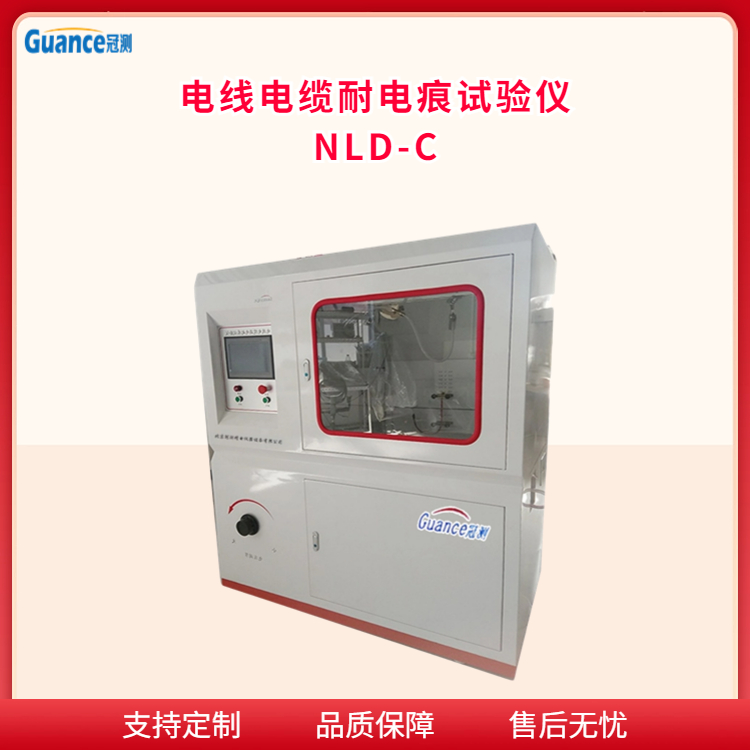

电线电缆耐电痕试验仪-触摸屏

设备名称：电线电缆耐电痕试验仪

设备型号：NLD-C

控制方式：触摸屏

满足标准：

GB_T3048.7-2007电线电缆电性能试验方法_第07部分：耐电痕试验

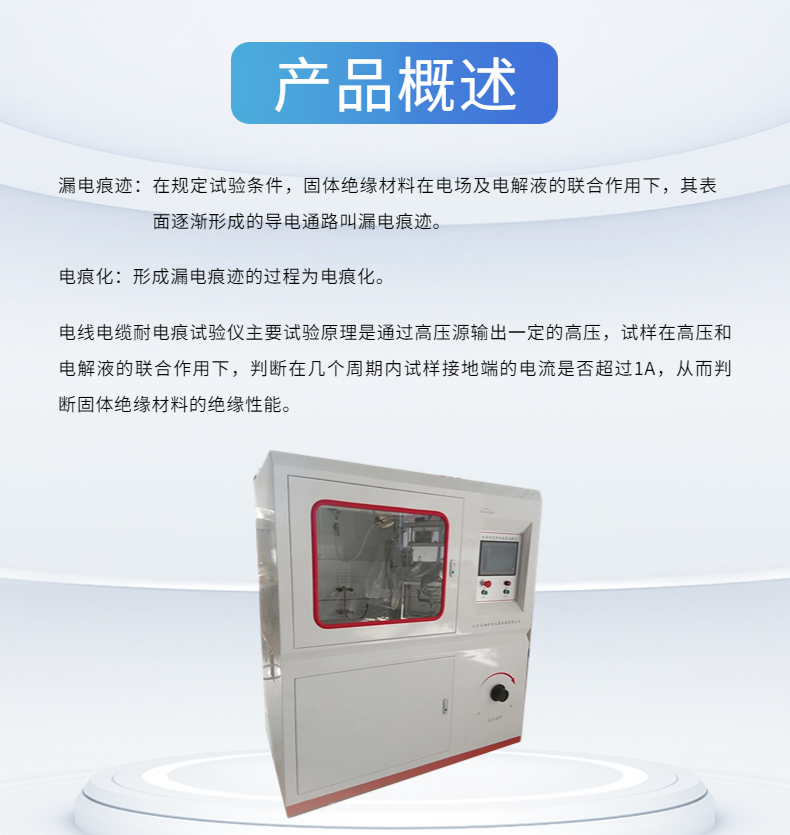

产品概述：

漏电痕迹：在规定试验条件，固体绝缘材料在电场及电解液的联合作用下，其表面逐渐形成的导电通路叫漏电痕迹。

电痕化：形成漏电痕迹的过程为电痕化。

电线电缆耐电痕试验仪主要试验原理是通过高压源输出一定的高压，试样在高压和电解液的联合作用下，判断在几个周期内试样接地端的电流是否超过1A，从而判断固体绝缘材料的绝缘性能。

我公司生产的电线电缆耐电痕试验仪是自动化、智能化程度比较高的电线电缆耐电痕试验设备。

产品特点：

    01、操作方式：10寸触摸屏显示并操作控制。

02、控制方式：核心控制部件采用西门子PLC，抗干扰性强，测量精度高，性能稳定，安全可靠。

03、数据采集：光电隔离数据采集电压和电流，数据可靠，抗干扰

04、升压方式：手动升压

05、实验周期：可以根据实验需求设定喷雾周期

06、流量控制：有流量表可以对实验过程的腐蚀液流量进行控制。

07、腐蚀液更换：在实验过程中对腐蚀液可以循环利用，如果需要更换腐蚀液有专用释放接口，   直接排出即可。

08、试验气体：在实验过程中如果产品实验气体或有异味可以通过排风扇排除。

09、实验照明：有专用实验照明灯，可以根据实验需求控制。

10、试验报警：在超过1A的电流或者达到实验时间后，蜂鸣器报警

11、报警时间：可以自由设定蜂鸣报警时间。

12、防滴漏导槽：试验过程中液体滴落在导槽内，不外漏

13、45度导向槽：喷雾头与导向槽平行，使喷雾头始终保持在45度。

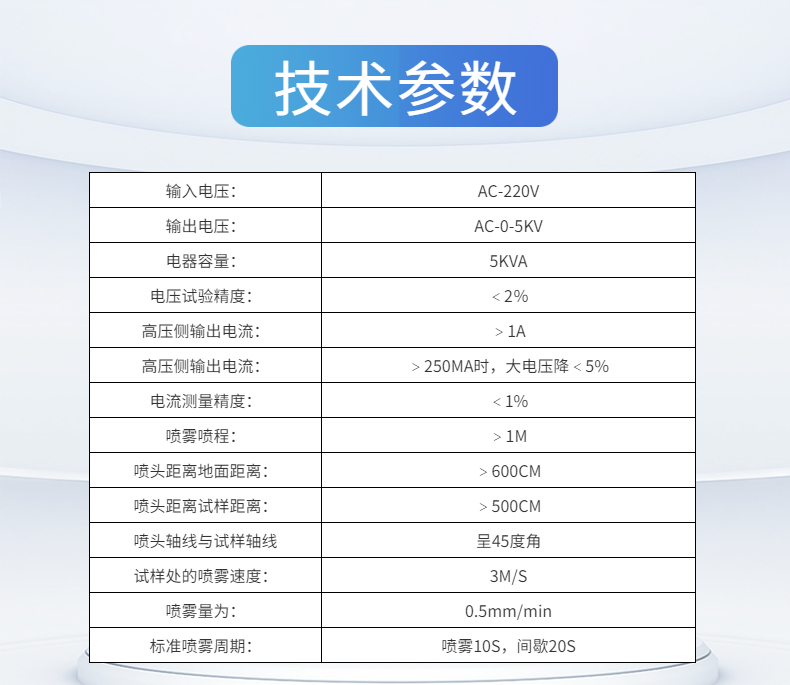

技术参数：

01、输入电压：AC-220V

02、输出电压：AC-0-5KV

03、电器容量：5KVA

04、电压试验精度：＜2％

05、高压侧输出电流：＞1A

06、高压侧输出电流：＞250MA时，最大电压降＜5%

07、电流测量精度：＜1%

08、喷雾喷程：＞1M

09、喷头距离地面距离：＞600CM

10、喷头距离试样距离：＞500CM

11、喷头轴线与试样轴线呈45度角

12、试样处的喷雾速度：3M/S

13、喷雾量为：0.5mm/min

14、标准喷雾周期：喷雾10S，间歇20S

试样制备：

01、试样长度：＞150MM

02、沿试样轴线方向垂直切除一端上的绝缘约20MM，露出导体

03、在离试样绝缘刀口100MM处，垂直于试样轴线绕上直径约1MM的裸铜线（2-3）圈

04、试样的另一端应进行适当的绝缘处理，或采用增大试样长度的方式，以防在实验过程中附着试验液体后引起放电。

试验结果及评定：

在产品标准中规定的喷雾周期数内，试样无下列任一情况者应认为试验合格：

01、表面燃烧

02、在高压电极和接地电极之间形成连续的电弧

03、表面泄露电流超过产品标准的规定值

04、因绝缘局部受腐蚀面引起的试样击穿。
