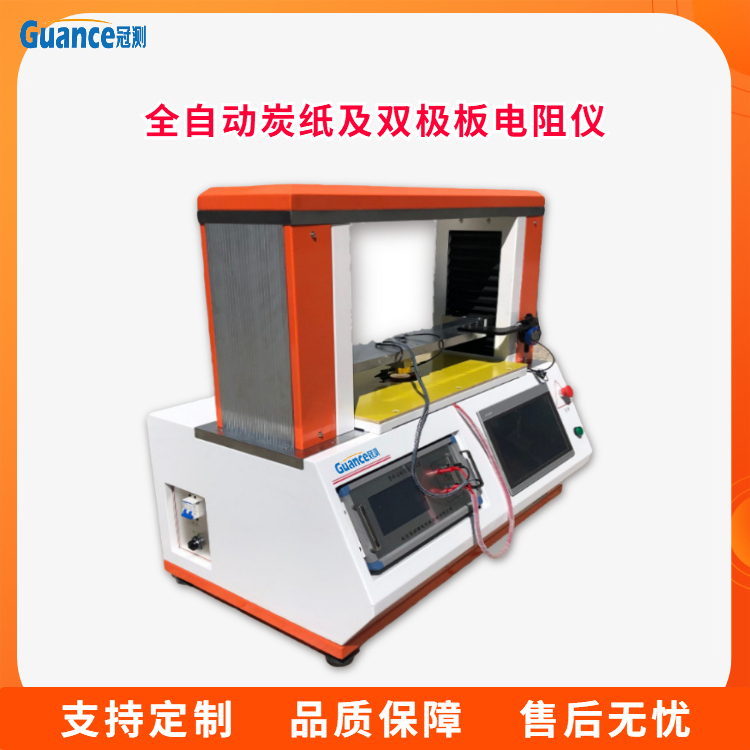

全自动炭纸及双极板电阻仪

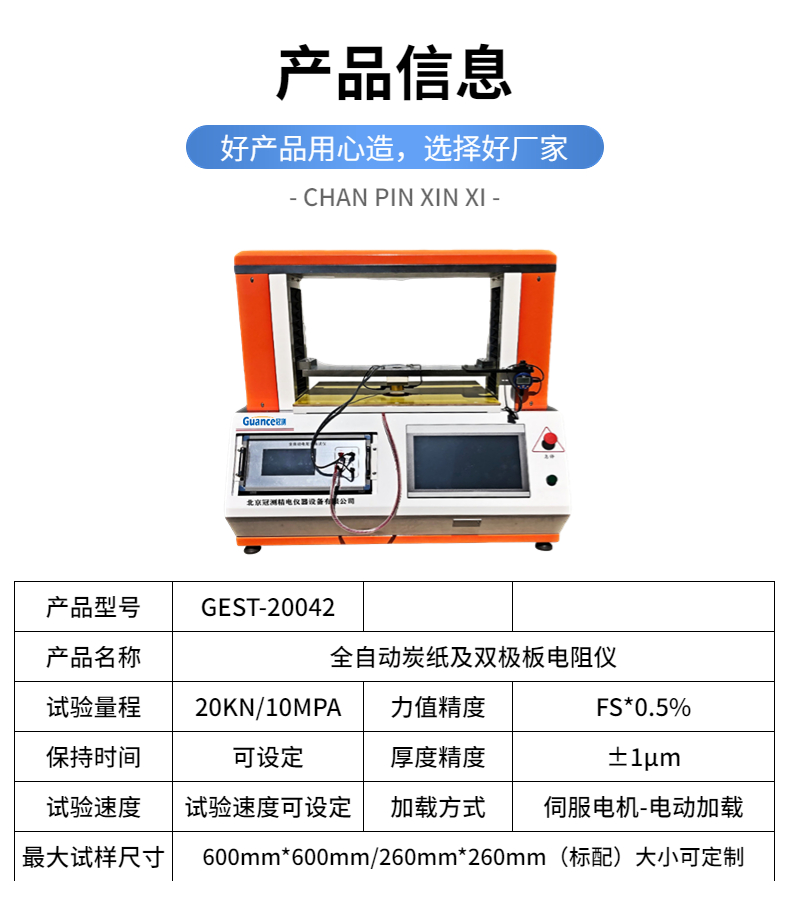

产品名称：全自动炭纸及双极板电阻仪
产品型号：GEST-20042
参考标准：
GB/T20042.7-2014质子交换膜燃料电池第7部分_炭纸特性测试方法
GB/T 20042.6-2011 质子交换膜燃料电池 第6部分：双极板特性测试方法
一、产品概述：
本仪器主要应用于测试质子交换膜燃料电池用炭纸、及双极板电阻特性测试专用仪器。

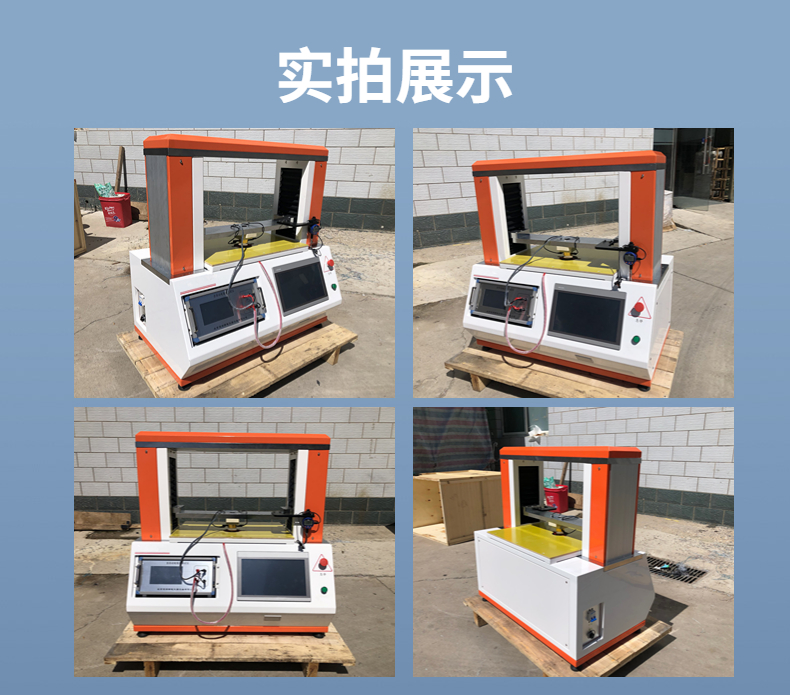

本仪器硬件部分主要由：全自动电阻率电阻测试主机、全自动加载试验台、及专用测试电极三部分诸城。主机包括高灵敏的直流数字电压表和高稳定的直流恒流源测量试验设置通过触摸屏进行操作和设置，页面布局合理，人性化设计，可对测试结果进行打印。
仪器具有测量精度高、稳定性好、结构紧凑、使用方便等特点，完全符合国际和国家标准的要求。

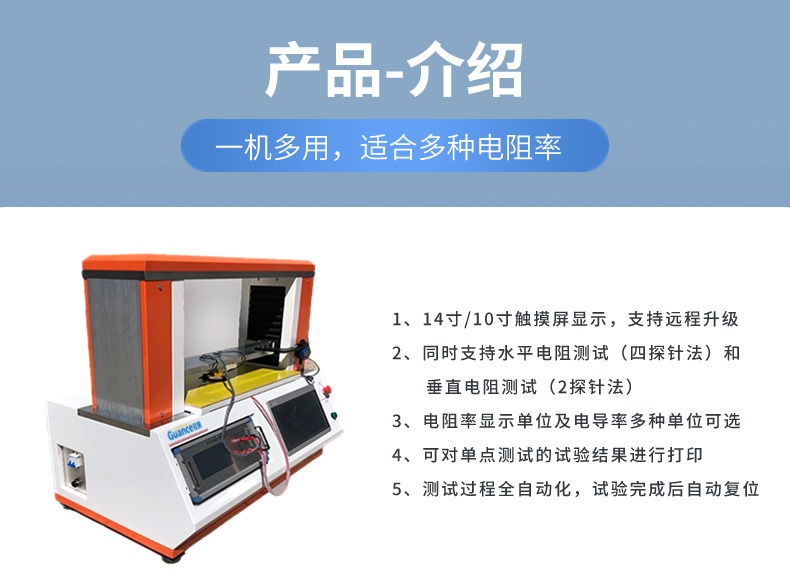

仪器可以测试平面电阻（四探针）、垂直方向电阻及体积电阻率测试。
二、技术指标
序号 | 技术指标 | 技术参数 | 备注 |
1 | 恒流源 | 10μA, 100μA, 1mA, 10mA, 100mA, 1A, 10A | |
2 | 恒流源精度 | ±0.1% | |
3 | 电压量程 | 2 mV、20 mV、200 mV、2V | |
4 | 电压精度 | ±0.1% | |
5 | 测量范围 | 10-6---105Ω | |
6 | 分辨率 | 10-8Ω | |
7 | 测量精度 | ±0.5% | |
8 | 显示方式 | 7寸触摸屏 | |
9 | 数据打印 | 微型打印机 | |
10 | 测量方式 | 1、自动测试-启动后自动选择合适的恒流源 | 两种测试模式 |
2、手动测试：需要手动在触摸屏上选择指定的恒流源 | |||
11 | 测试电极 | 四探针电极/铜镀金板电极 | 两种电极 |
12 | 电极材质 | 铜 | |
13 | 板状电极尺寸 | φ50mm | 尺寸可更改 |
14 | 四探针间距 | 1mm | |
15 | 试验台加载量程 | 0-10KN | |
16 | 测试结果 | 电压/电阻/电阻率 | |
17 | 可拓展延伸 | 可选配粉末电极/棒材电极 |
