    一 概述

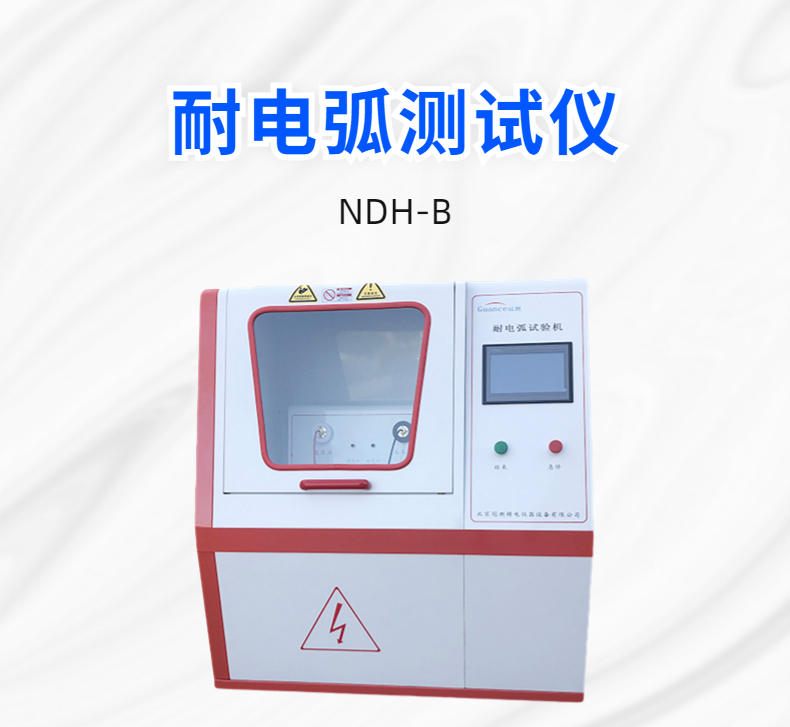

    NDH-B型耐电弧试验仪是根据GB/T 1411-2002《固体绝缘材料耐高压低电流电弧放电的试验》(等同IEC  61621-1997)及ASTM D495等标准的要求设计制造的,并符合IEC 149、UL 746A等试验方法。本仪器由绝缘标准制定单位全国绝缘材料标准化技术委员会监制。

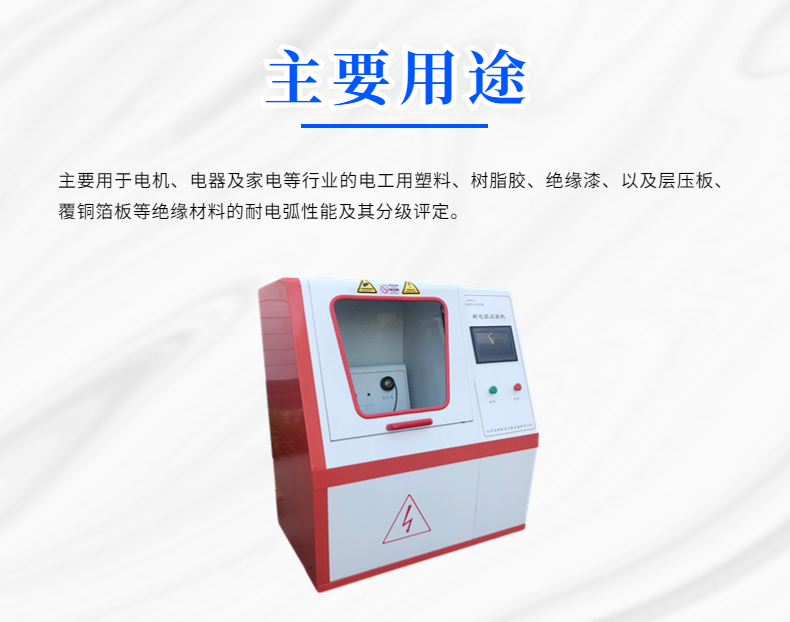

    主要用于电机、电器及家电等行业的电工用塑料、树脂胶、绝缘漆、以及层压板、覆铜箔板等绝缘材料的耐电弧性能及其分级评定。


    名称:耐电弧试验仪(高电压小电流)
    可在线通过咨询了解详情

    通过以下按钮进入下一步
    • 详情
    • 评价

    二 功能特点

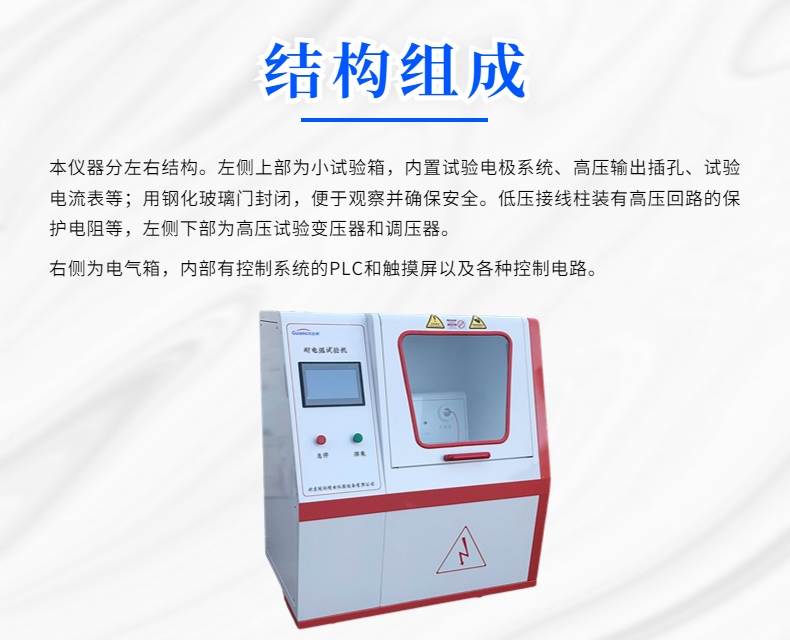

    1 本机为左右一体结构,右边为操作系统,左边为试验箱。

    2 本产品采用最新智能控制技术,通过选择程序(IEC或ASTM)可自动进行试验,并在工业触摸屏显示试验过程和结果。

    3 控制系统采用西门子的PLC和触摸屏通信进行控制。

    4 安全性能良好,抗干扰能力强,测试精度高。

    5 自动化程度高,按照设定的试验要求,自动升压到设定的电压后,自动完成试验并自动归零。

    6 在试验过程中,有高压灯塔实时闪动警示

    7 具有电流表和软件双重显示,保证测试电流的准确性

    8 在试验过程中可通惰性气体,便于在做特殊要求试验时,不被氧化

    9 电压和电流具有自动校验功能,方便计量和校准

    三 主要技术参数

    1 电弧通断时间误差:小于 ±1ms

    2 调压器容量:3kVA   变压器:3KVA,0-20KV

    3 额定试验电压:12.5kV

    4 试验电压精度:3%

    5 电流控制精度:±3%  电流测量精度:1.5%

    6 电极对试样压力:(0.5±0.05)N

    7 电极材料:钨棒

    8 电极距离:(6.35±0.1)mm(IEC)                (6.0±0.1)mm(ASTM)

    9 使用环境温度:(23±2)℃

    10 使用环境湿度:(50±5)%

    11.输入电压交流220V,输出交流电压0-17.5KV

    12.实验电流:10mA—20mA—30mA—40mA

    13 电源:220V/ 50Hz  3KW


    四、操作步骤

                                                       试验程序如下:

    程序段

    电弧电流

    mA

    电弧通断时间s

    各程序段持续时间s

    试验总时间s



    IEC 61621

    ASTM D495



    1

    10

    1/8s 7/8s

    1/4s 7/4s

    60

    60

    2

    10

    1/4s 3/4s

    1/4s 3/4s

    60

    120

    3

    10

    1/4s 1/4s

    1/4s 1/4s

    60

    180

    4

    10

    连续通

    60

    240

    5

    20

    连续通

    60

    300

    6

    30

    连续通

    60

    360

    7

    40

    连续通

    60

    420

    实验总时间
