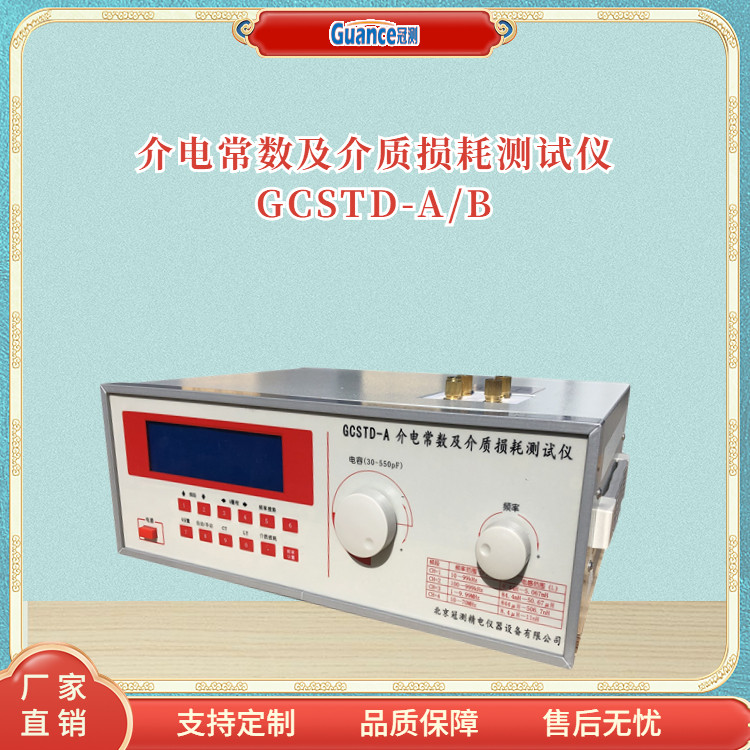

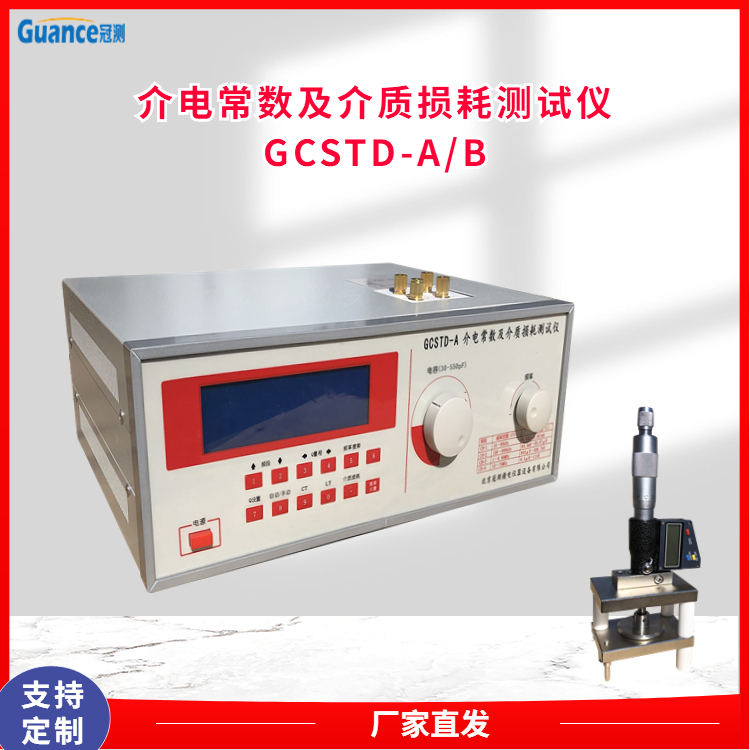

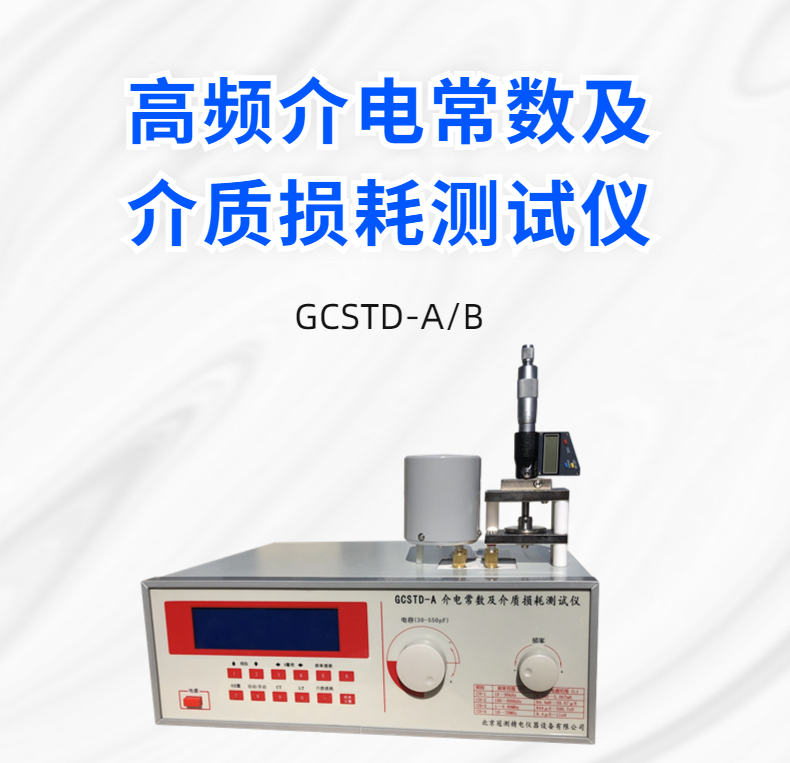

介电常数测试仪及介质损耗测试仪

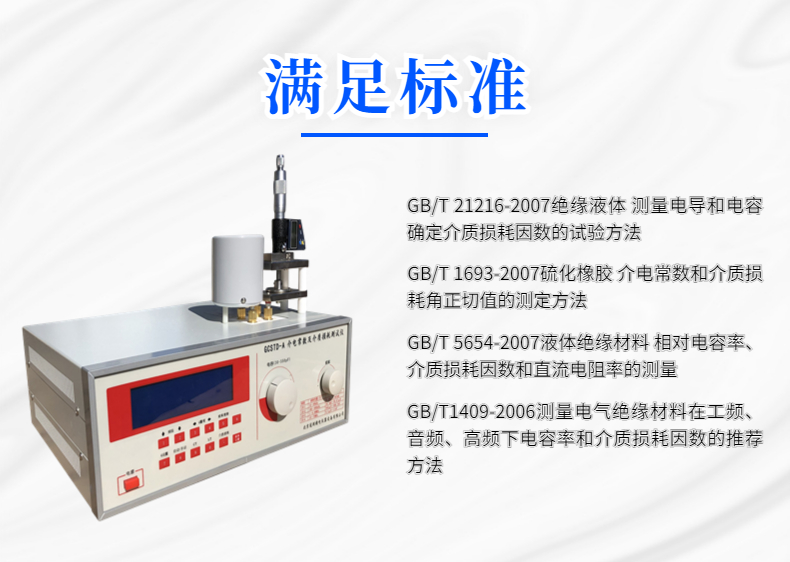

一、满足标准：
GBT 1409-2006测量电气绝缘材料在工频、音频、高频（包括米波波长在内）下电容率和介质损耗因数的推荐方法
GB/T1693-2007 硫化橡胶 介电常数和介质损耗角正切值的测定方法
ASTM D150/IEC 60250固体电绝缘材料的(恒久电介质)的交流损耗特性和介电常数的测试方法
二、方法概述
介质损耗和介电常数是各种电瓷、装置瓷、电容器等陶瓷，还有复合材料等的一项重要的物理性质，通过测定介质损耗角正切tanδ及介电常数（ε），可进一步了解影响介质损耗和介电常数的各种因素，为提高材料的性能提供依据；仪器的基本原理是采用高频谐振法，并提供了，通用、多用途、多量程的阻抗测试。它以单片计算机作为仪器的控制，测量核心采用了频率数字锁定，标准频率测试点自动设定，谐振点自动搜索，Q值量程自动转换，数值显示等新技术，改进了调谐回路，使得调谐测试回路的残余电感减至最低，并保留了原Q表中自动稳幅等技术，使得新仪器在使用时更为方便，测量值更为精确。仪器能在较高的测试频率条件下，测量高频电感或谐振回路的Q值，电感器的电感量和分布电容量，电容器的电容量和损耗角正切值，电工材料的高频介质损耗，高频回路有效并联及串联电阻，传输线的特性阻抗等。
三、主要用途:
主要用于测量非金属材料的介电常数（ε）和介质损耗（tanδ）
四、应用对象:
该仪器用于科研机关、学校、工厂等单位对无机非金属新材料性能的应用研究。
五、技术指标:
功能名称： | GCSTD-A | GCSTD-AI | GCSTD-B |
信号源范围DDS数字合成信号 | 10KHZ-70MHz | 10KHZ-110MHz
| 100KHZ-160MHz |
信号源频率覆盖比 | 7000:1 | 11000:1 | 16000:1 |
信号源频率精度 6位有效数 | 3×10-5 ±1个字 | 3×10-5 ±1个字 | 3×10-5 ±1个字 |
Q测量范围 | 1-1000自动/手动量程 | 1-1000自动/手动量程 | 1-1000自动/手动量程 |
Q分辨率 | 4位有效数,分辨率0.1 | 4位有效数,分辨率0.1 | 4位有效数,分辨率0.1 |
Q测量工作误差 | <5% | <5% | <5% |
电感测量范围 4位有效数,分辨率0.1nH | 1nH-8.4H , 分辨率0.1nH | 1nH-8.4H 分辨率0.1nH | 1nH-140mH分辨率0.1nH |
电感测量误差 | <5% | <5% | <5% |
调谐电容 | 主电容30-540pF | 主电容30-540pF | 主电容17-240pF |
电容直接测量范围 | 1pF～2.5uF | 1pF～2.5uF | 1pF～25nF |
调谐电容误差 分辨率 | ±1 pF或<1% 0.1pF | ±1 pF或<1% 0.1pF | ±1 pF或<1% 0.1pF |
谐振点搜索 | 自动扫描 | 自动扫描 | 自动扫描 |
Q合格预置范围 | 5-1000声光提示 | 5-1000声光提示 | 5-1000声光提示 |
Q量程切换 | 自动/手动 | 自动/手动 | 自动/手动 |
LCD显示参数 | F，L，C，Q，Lt，Ct波段等 | F，L，C，Q，Lt，Ct波段等 | F，L，C，Q，Lt，Ct波段等 |
自身残余电感和测试引线电感的 | 有 | 有 | 有 |
大电容值直接测量显示功能(独创) | 测量值可达2.5uF | 测量值可达2.5uF | 测量值可达25nF |
介质损耗系数 | 精度 万分之五 | 精度 万分之五 | 精度 万分之五 |
备注说明:
三种不同型号的仪器,主要区别是频率不同,根据自己测试频率,选择合适的型号
六、电极规格
固体：材料测量直径Φ38mm 可选；厚度可调 ≥ 15mm
液体：测量极片直径 Φ38mm； 液体杯内径Φ48mm 、深7mm（选配）
粉体：测量极片直径 Φ38mm； 液体杯内径Φ48mm 、深7mm（选配）
试样要求：固体样品厚度要求：0.5-15MM
七、产品配置：
1、测试主机：一台
2、测试电感：9个
3、测试夹具：1套（标配固体测试夹具一套）
八、其它规格：
1、 环境温度：0℃～+40℃；
2、相对湿度：<80％；
